Homepage Modellflug Technik HFMx V1 Update auf V2 hier als PDF zum downloaden

Hinweis : Die folgenden Angaben sind ohne Gewähr.
Ich übernehme keinerlei Verantwortung für Schäden die durch die Verwendung dieser Anleitung entstehen.


Ich beschreibe hier den Update eines HFMx MSender Modules V1 nach V2 incl. Anschluss des Telemetrie Displays.

Folgendes Werkzeug wird benötigt :

Torx Steckschlüssel für das HFMx Gehäuse.
Lötkolben ca. 15 Watt
Stiftleiste 3-polig gewinkelt oder Servo Buchsenkabel
USB-Adapter für Empfänger
Software Multiplex Launcher

Die Ausgangslage

Als erstes wird das Gehäuse mittels entfernen der 6 Torx Schrauben geöffnet.

Ausgangslage

Bild 1 : Hier ein Blick auf ein unberührtes HFMX-Modul Version 1.
Bei den mit den gelben Zahlen gekennzeichneten Bohrungen kann entweder ein Servo Buchsenkabel oder eine abgewinkelte Stiftleiste eingelötet werden.
Bei der Stiftleiste ist der bessere Weg dies auf der Unterseite zu tun, da auf der sichtbaren Oberseite eventuell ein Kurzschluß mit dem Quarz erzeugt werden kann.

Hinweis : Da auf der Plus-Leitung nur ca. 3,3 Volt anliegen ist dieser Anschluß NICHT für die Versorgung des Telemetrie Displays benutzbar.

Variante 1

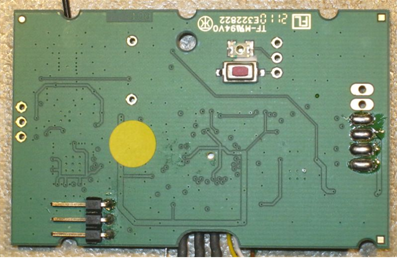

Bild 2 : Die umgebaute Variante mit der Stiftleiste

Variante 2

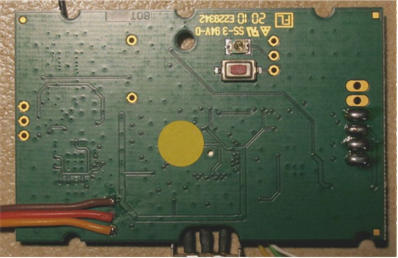

Bild 3 : Die umgebaute Variante mit dem Buchsenkabel

Anschluss an den PC mittels USB-Adapter

Anschluß des HFMx Moduls

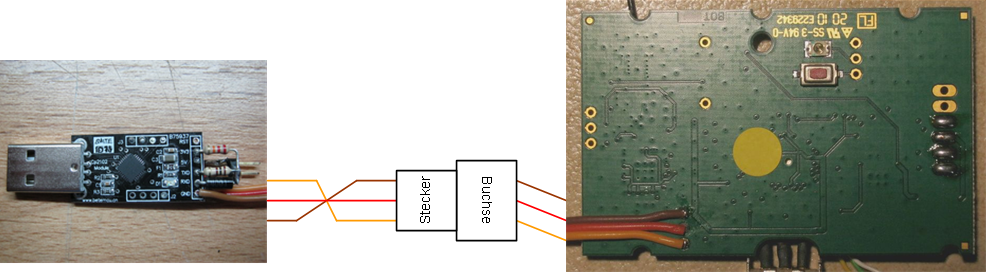

Bild 4 und 5 : Anschluß des HFMx Moduls, die umgebaute Variante mit dem Buchsenkabel, an den USB-Adapter,
Die Stromversorgung des HFMx Moduls erfolgt aus dem USB-Adapter, also die Brücke stecken.

Bild 6

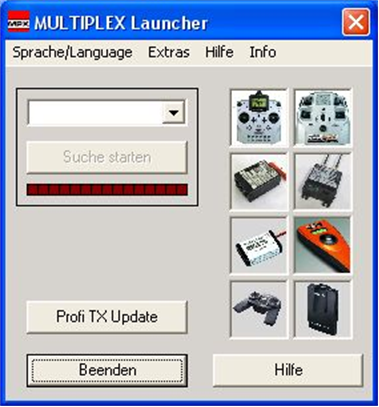

Bild 6 : Nach dem Start des Multiplex Launcher erscheint obiges Bild.

Bild 7

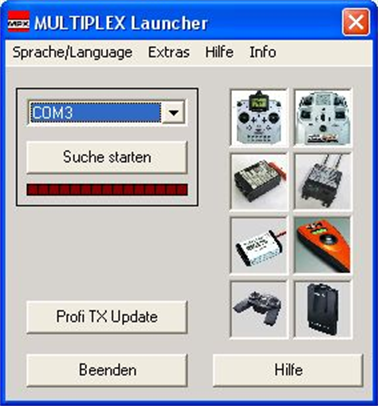

Bild 7 : Im PullDown Menü den COM-Port auswählen und auf den Button "Suche starten" klicken.

Bild 8

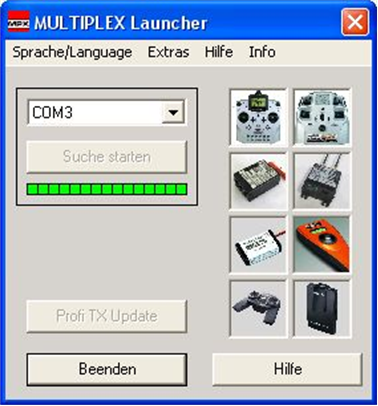

Bild 8 : Wird am gewählten COM-Port ein Gerät gefunden, wird das entsprechende Update angeboten.

Bild 9

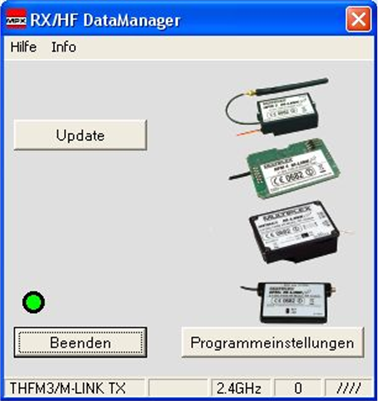

Bild 9 : Hier wurde ein HF-Modul erkannt und jetzt auf den Button "Update" klicken.

Bild 10

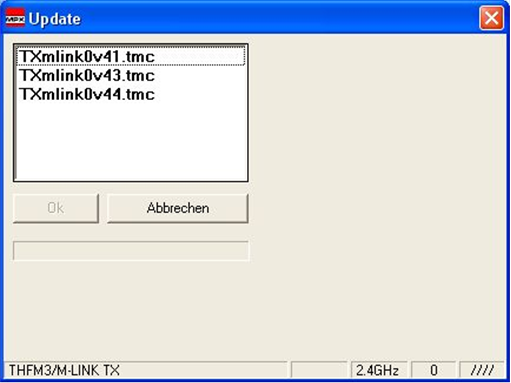

Bild 10 : Nun werden die verfügbaren Update Dateien zur Auswahl angeboten.

Bild 11

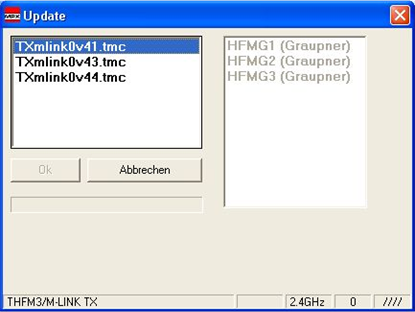

Bild 11 : Abhängig vom angeschlossenen HF-Modul wird bei der Auswahl..

Bild 12

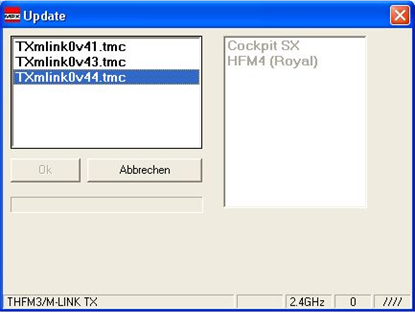

Bild 12 : einer der drei Update Dateien die folgende Fehlermeldung ausgegeben :

Bild 13

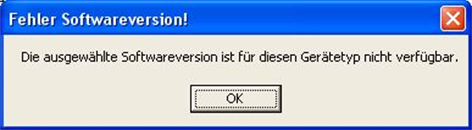

Bild 13 : Fehlermeldung bei falscher Modulauswahl
Bild 14

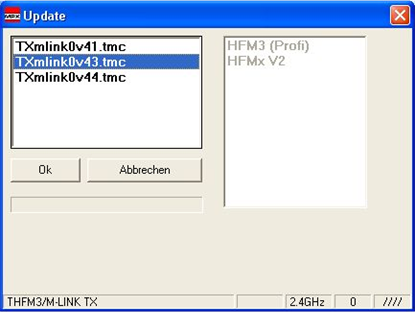

Bild 14 : Wird die richtige Update-Datei für das angeschlossene HF-Modul ausgewählt,
wird der Button "OK" aktiviert und kann angeklickt werden.

Bild 15

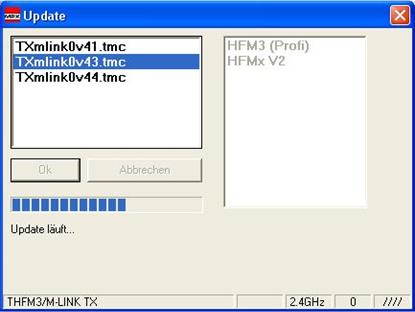

Bild 15 : Nach dem Anklicken des "OK" Button wird das Update durchgeführt.
Während des Update blinkt die gelbe LED des HF-Moduls um am Ende des Vorgangs
für ca. 2 Sekunden dauernd zu leuchten.

Bild 16

Bild 16 : Hier auf den Button "OK" klicken.

Bild 17

Bild 17 : Hier auf den Button "Beenden" klicken.

Bild 18

Bild 18 : Hier auf den Button "Beenden" klicken. Das Programm wird beendet.

Der fertige Umbau und die Anschaltung des Displays

Bild 19

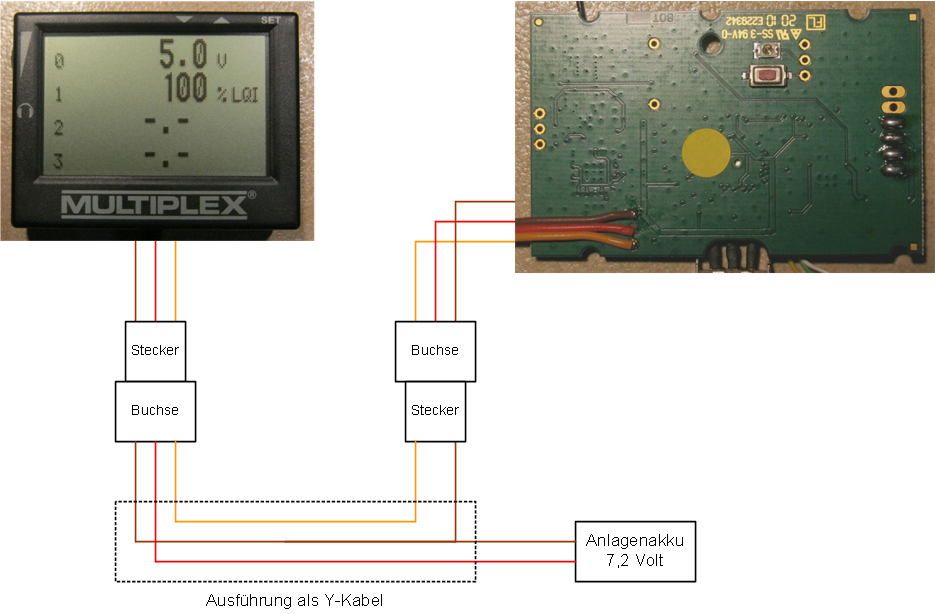

Bild 19 : Der fertige Aufbau mit Telemetrie Display und Y-Kabel

Da ich bereits mehrere Updates / Umbauten erfolgreich durchgeführt habe, bin auch gerne bereit zu helfen.
