Homepage Modellflug Technik USB-Kabel für Multiplex-Empfänger, M-Link, Sensoren hier als PDF zum downloaden

Hinweis : Die folgenden Angaben sind ohne Gewähr.
Ich übernehme keinerlei Verantwortung für Schäden die durch das Bauen und Benutzen dieses Kabels entstehen.


Variante 1

Dieses Kabel ist geeignet um MPX-SYNTH und PCM Empfänger, M-Link Empfänger und HF-Module sowie Sensoren und Multimate, mit dem PC zu verbinden.
Es entspricht der Funktion des Kabels # 85149.

Benötigte Software : Multiplex Launcher

Die Software kann von der Multiplex Homepage hier geladen werden http://www.multiplex-rc.de/service/downloads/software.html
Bei der Kategorie dann "MPX Software Launcher" auswählen und die ZIP-Datei laden.

Diese Schaltung stammt aus dem WIKI von RC-Network und wird hier mit freundlicher Genehmigung des Autors eingestellt.
Link zur Originalseite : http://wiki.rc-network.de/index.php/Multiplex_USB-Adapter

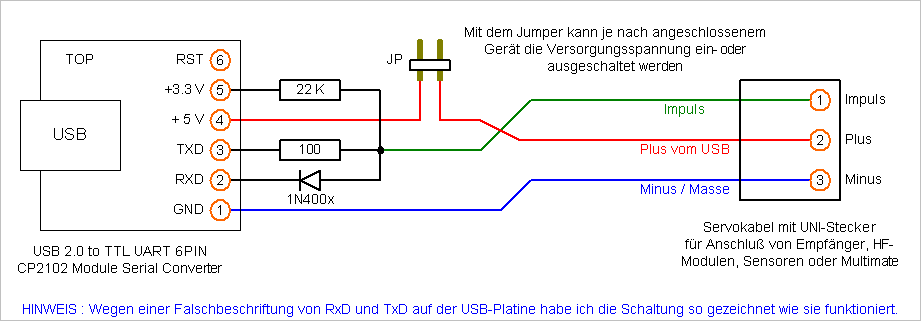

USB-Kabel für Empfänger

Zusätzlich zum USB-Adapter ( Chip : CP-2102, Bezugsquelle: eBay ) werden die folgenden Bauteile benötigt:
1 x Widerstand 22 KiLoOhm
1 x Widerstand 100 Ohm
1 x Diode 1N400x
1 x Stiftleiste 2-polig mit Jumper
1 x Servokabel UNI
1 x Schrupfschlauch groß und klein

USB-Adapter mit Bauteilen und Servokabel von oben.
USB-Adapter mit Bauteilen und Servokabel von oben.
USB-Adapter von unten.
USB-Adapter von unten
Über die Stiftleiste kommt ein kleiner
Schrumpfschlauch zur Isolierung
USB-Adapter fertig.
USB-Adapter fertig.



Variante 2

Dieses Kabel ist geeignet um die MPX-SYNTH Empfänger anstatt eines seriellen Kabels mit dem PC zu verbinden.

Mit diesem Kabel, in Verbindung mit einer entsprechenden Software, können Empfänger programmiert werden.

Persönlich verwende ich als Software den Multiplex Launcher in der Version 1.1.0 oder den RX-Data-Manager in der Version 1.2.8

Die Software kann von der Multiplex Homepage hier geladen werden http://www.multiplex-rc.de/service/downloads/software.html
Bei der Kategorie dann "MPX Software Launcher" auswählen und die ZIP-Datei laden.

Ich verwende dazu ein fertiges USB-Modul von Conrad, den Mini-USB zu UART Konverter.
Bestellnummer : 197326 und das Datenblatt

Die Installation des beiliegenden Treibers hat bei meinem Windows XP etwas anders funktioniert als in der Anleitung beschrieben : siehe PDF-Datei ab Seite 3.

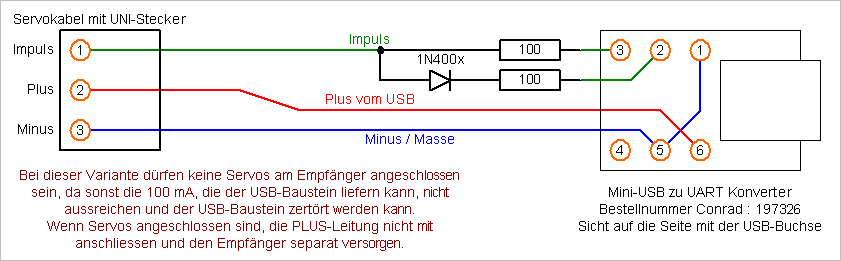

USB-Kabel für Empfänger

Als zusätzliche Bauteile sind nur 2 Widerstände mit 100 Ohm und eine Diode 1N400x notwendig.
Für die Verkabelung zwischen Empfänger und USB-Adapter habe ein normales UNI-Servokabel verwendet.

Getestet mit folgenden Geräten
Eigene Empfänger : RX-7-SYNTH ( Update auf V1.26 durchgeführt )
RX-7-DR M-Link ( Update auf V1.26 durchgeführt )
Eigene HF-Module : HF-Modul M-Link HFMx V1( Update auf V2 durchgeführt )
13.01.2013 : Von Jochen Schillhorst geprüft
Simprop Intelli-BiPower Pro
WICHTIG : Dabei dürfen die 5 Volt NICHT ans Ladegerät gelangen.
Variante 1 : Betrieb OHNE den Jumper für die Stromversorgung. Variante 2 : Das Plus-Kabel von Pin 2 entfernen.

Wenn jemand das Kabel mit anderen Empfängern erfolgreich verwendet bitte eine Kurze Info per Mail geben, dann werde ich den Empfängertyp hier mit eintragen.
