Homepage Modellflug Technik Datenkabel hier als PDF zum downloaden

Hinweis : Die folgenden Angaben sind ohne Gewähr. Ich übernehme keinerlei Verantwortung für Schäden die durch das Bauen und Benutzen dieses Kabels entstehen. Ich persönlich habe mir die Variante 2 gebaut. Bei mir funktioniert es in dieser Konfiguration einwandfrei.

Mit dem Datenkabel hat man die Möglichkeit, die Funktionen und Einstellungen der Fernsteuerung auf den PC zu übertragen, wieder in die Anlage zu schreiben oder eine Datensicherung zu erstellen.
Bei den meisten Fernsteuerungen, für die das Datenkabel gedacht ist, kann man damit auch SW-Updates durchführen.
Das Kabel ist für folgende Sender geeignet : Cockpit SX, Royal Evo7, Royal Evo9, Royal Evo12, Profi MC-3010, Profi MC-3030, Profi MC-4000.

10.09.2009 : Von Georg Switala geprüft : Softwareupdate bei der Cockpit SX auf Version 1.11 incl. sichern der Modellspeicher.

Sollte jemand noch weitere Anlagen kennen, bei denen dieses Kabel funktioniert, bitte mir mitteilen.

Da viele neue Rechner und Notebooks keine Serielle Schnittstelle mehr haben, habe ich aufgrund der Anfrage eines Modellfliegerkollegen die Schaltung mit einen Seriell-USB-Adapter getestet. Es funktionierte problemlos. Die Software für den Adapter installieren, im Gerätemanager die entsprechende COM-Schnittelle auslesen und im Übertragungsprogramm eintragen.

Die folgende Seriell-USB Adapter können verwendet werden :

Von mir selbst geprüft : Hersteller HAMA, Modell-Nummer 39703
10.09.2009 : Von Georg Switala geprüft : Logilink USB 2.0 to Serial Adapter, Lieferant Reichelt, Artikel-Nr.: USB2 SERIELL
20.02.2009 : Von Karl-Heinz Bachman geprüft : Hersteller Digitus, Hersteller-Artikel-Nr.: DA-70146, Lieferant CONRAD, Artikel-Nr.: 971791 - 62

Geprüfte Betriebssysteme : Windows 98 SE, Windows 2000 und Windows XP.

02.10.2009 : Von Hermann Schreck geprüft : Windows Vista Ultimate 32 bit mit Servicepack 1, Datenkabel Variante 2 und Seagull Variante 3 mit Transistoren, seriell an COM1 und über USB-Adapter von Logilink. Funktioniert perfekt.

22.11.2009 : Von Hermann Schreck geprüft : Windows 7 Ultimate 32 bit mit Servicepack 1, Datenkabel Variante 2 und Seagull Variante 3 mit Transistoren, seriell an COM1 und über USB-Adapter von Logilink an COM3 (mit VISTA Treibern von der CD). Funktioniert perfekt.

Sollte jemand mit anderen Adaptern oder Betriebssystemen auch Erfolg haben, bitte melden.

22.01.2012 : Nach einem Hinweis habe ich die Bestellnummer der Lochpunktrasterplatine berichtig, vielen Dank dafür.
In der PDF-Datei sind jetzt zusätzlich die Platinenpläne und für die Variante 2 auch die Spannungsangaben enthalten.

14.01.2009 : Nach einigen Anfragen per Mail hier noch ein Hinweis :
Wichtig ist die Reihenfolge des Verbindungsaufbaus zwischen dem PC und der Fernsteuerung ( gilt auch für ein fertig gekauftes Original MPX-Kabel ).

  • 1. PC ist eingeschaltet, Fernsteuerung ist ausgeschaltet
  • 2. Datenkabel am PC anstecken, egal ob die serielle oder die USB-Variante
  • 3. Datenkabel an der ausgeschalteten Fernsteuerung anstecken
  • 4. Fernsteuerung einschalten
  • 5. MC-30xx Manager oder andere Software starten, auf den richtigen COM-Port überprüfen
  • 6. Sendererkennung starten, jetzt sollte alles funktionieren.


  • Und hier die Einstellungen für den COM-Port am PC :
  • Bits pro Sekunde : 9600
  • Datenbits : 8
  • Parität : keine
  • Stoppbits : 1
  • Flusssteuerung : keine


  • Beim Auftreten von Schreibfehlern kann folgende Information Abhilfe schaffen :
    Manche, vor allem ältere PC´s und Notebooks, haben einen Schnittstellenbaustein vom Typ UART 16550, welcher einen FIFO-Puffer enthält. Dadurch können Kommunikationsprobleme mit dem Sender auftreten.
    Durch folgenden manuellen Eintrag in der Datei SYSTEM.INI kann dieses Problem eventuell behoben werden werden.
    Im Abschnitt [386Enh] den Eintrag COMxFIFO=0 hinzufügen.
    Dieser Eintrag im Abschnitt [386Enh] der Datei SYSTEM.INI gibt an, daß der FIFO-Puffer eines Universal Asynchronous Receiver Transmitters 16550 (UART) eines COM-Anschlusses deaktiviert werden soll. Bei einem seriellen Anschluß ohne UART 16550 wird diese Einstellung ignoriert.
    Das kleine x im Eintrag steht dabei als Platzhalter für die Nummer der seriellen Schnittstelle die Sie mit ihrer Software benutzen.
    Wenn Sie den MC-30xx-Manager mit der seriellen Schnittstelle 2 benutzen, sollte der Eintrag im Abschnitt [386Enh] der Datei SYSTEM.INI des Windowsverzeichnis (üblicherweise C:\WINDOWS) folgendermaßen aussehen: COM2FIFO=0
    Achten Sie darauf, daß der Eintrag nur einmal im Abschnitt vorkommt und starten Sie nach Erstellung des Eintrags Windows neu!

    Belegung der Anschlußbuchse der Multiplex MC 3030 :

  • 1 : Ladeeingang (Plus)
  • 2 : Spannung vom Ein/Aus Schalter (Plus)
  • 3 : Masse (Minus)
  • 4 : Ausgang Lehrer/Schüler/Diagnose-Signal oder Eingang Drehzahlmesser
  • 5 : Bei Brücke auf Minus (3) : Signal (4) = EIN und HF-Modul = AUS
  • 6 : frei
  • 7 : Bei Brücke auf Minus (3) : Eingang für Drehzahlmesser (4) = EIN


  • Buchse Multiplex
    Multiplex Anschlußbuchse (Sicht auf die Buchse) oder beim Stecker Blick auf die Lötseite

    Datenkabel Variante 1 mit IC MAX 233

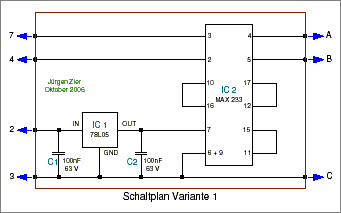

    Schaltplan Datenkabel mit IC MAX 233

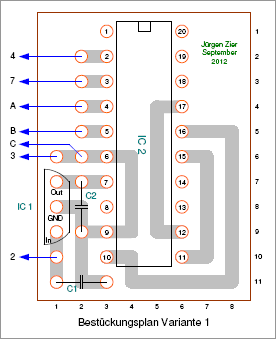

    Bestückungsplan Datenkabel mit IC MAX 233
    20.09.2012 : Layout an die richtige Anzahl der Pins des Chip angepaßt.


    Datenkabel Variante 2 mit IC MAX 232

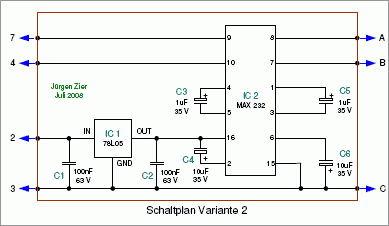

    Schaltplan Datenkabel mit IC MAX 232
    13.07.2008 : Zuordnung der Kondensatoren bereinigt,
    stimmte nicht mit denen im Bestückungsplan überein.

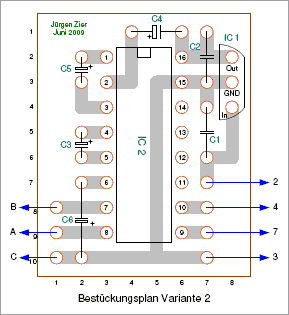

    Bestückungsplan Datenkabel mit IC MAX 232

    Für beide Varianten gelten folgenden Stecker- bzw. Buchsenbelegungen
    Beide Stecker sind mit Blick auf die jeweilige Lötseite dargestellt.
    Die bei beiden Steckern gekennzeichneten blauen Linien mit Zahlen bzw. Buchstaben
    sind mit den entsprechenden Punkten der Schaltung zu verbinden.
    Die gesamte Kabellänge von der Fernsteuerung zum PC sollte 2 Meter nicht überschreiten.

    In die Leitung von der Schaltung zum PC zusätzlichen einen Ferritring mit einbringen
    und das Kabel so oft wie möglich durchschleifen.
    (Gleiche Ferritringe wie bei Servoverlängerungen)
    Ohne Ring hatte ich beim Gesamtbackup ca. 5 Lesefehler, mit Ring waren die weg.

    Beim Einbau der IC's MAX 23x ist auf die Kerbe zu achten.
    Beim MAX 232 zwischen Pin 1 und 16, beim MAX 233 zwischen den Pins 1 und 20.

    9-polige Buchse zum PC
    Stecker zum PC
    Die Pins 1 & 4 & 6
    sowie 7 & 8 sind mit Drahtbrücken zu verbinden. (Graue Linien)
    Stecker zur Fernsteuerung

    Multiplex Stecker

    Es kann ein 7- oder 8-poliger Stecker verwendet werden.
    Festspannungsregler 7805
    ( 100 mA Ausführung )
    Festspannungsregler 7805

    Man sieht auf die Unterseite, wo die Anschlüße aus dem Gehäuse kommen.
    Der Einbau des Reglers ist auf dem Bestückungsplan abzulesen, die Pins haben dort die gleiche Bezeichnung.

    Stückliste
    Für beide Varianten :
    IC1 = Spannungsregler 7805 (100 MilliAmpere) z.B. bei Conrad : IC78L05 100MA - 5 Volt 100 mA Art.-Nr.: 183024 - LN
    C1 + C2 = Kondensator 100 NanoFarad / 63 Volt z.B. bei Conrad : KONDENS. MKS2 0,1µF 63VDC 20% Art.-Nr.: 455393 - 62
    1 Diodenstecker 7- oder 8-polig z.B. bei Conrad : STECKER DIN 7 POLIG MAS 70 S GRAU Art.-Nr.: 737470 - 62
    1 SUB-D Buchse 9-polig mit Gehäuse
    2 mal 1 Meter Kabel 4-adrig
    Zusätzlich für Variante 1 :
    IC2 = MAX 233 + IC-Fassung 20-polig
    1 Lochpunktrasterplatine 8 x 11 Löcher z.B. bei Conrad : LÖTPUNKTRASTERPLATTE 821 HP 100 x 160 Art.-Nr.: 529593 - 62
    Zusätzlich für Variante 2 :
    IC2 = MAX 232 z.B. bei Conrad : MAX 3232 CPE DIP 16 Art.-Nr.: 167108 - LN
    IC-Fassung 16-polig z.B. bei Conrad : IC FASSUNG 16 POLIG Art.-Nr.: 189529 - 62
    C3 / C5 = Kondensator 1 µFarad z.B. bei Conrad : TANTAL 1/35 Art.-Nr.: 481670 - 62
    C4 / C6 = Kondensator 10 µFarad z.B. bei Conrad : TANTAL 10/35 Art.-Nr.: 481726 - 62
    1 Lochpunktrasterplatine 8 x 10 Löcher z.B. bei Conrad : LÖTPUNKTRASTERPLATTE 821 HP 100 x 160 Art.-Nr.: 529593 - 62

    Und so sieht das ganze dann aufgebaut aus ( Variante 2 )
    Datenübertragung vom/zum PC
    Bestückungsseite
    Datenübertragung vom/zum PC
    Lötseite
